Распиновка коннектора RJ-45 (8p8c), COM порта, USB кабеля, USB-B вилки и т.д.

Не так давно пришлось столкнуться с изготовлением пач-кордов для кроссировки оборудования на работе. Касалось это исключительно соединения COM и RS-232 портов с DX-500 и Moxa NPort 5210. Немного полазив по интернету и изучив документацию, кроссировка была сделана, и дабы не терять всю эту муть из головы выкладываю материал для тех, кто возможно столкнется с такими же проблемами. Итак приступим!

Для начала рассмотрим патч-корд между DX-500 и Moxa NPort 5210 концами которого являются RJ-45 (8p8c) и USB-B вилка:

  • Был куплен обычный шнур для принтера и разрезан на 2 части (т.к. нас интересует только USB-B вилка ее и забираем)
  • Смотрим распиновку коннектора RJ-45 (8p8c) и USB-B вилки на картинках ниже:
  • Аккуратно зачищаем красный и черный провода USB-B вилки и скручиваем вместе;
  • Вся кроссировка делается крест на крест, т.е. Rx идет в Tx и наоборот.
  • Аккуратно вставляем скрученные красный и черный в 3-й пин, белый Tx в 5-й пин Rx коннектора RJ-45 (8p8c), а зеленый Rx в 4-й пин Tx коннектора RJ-45 (8p8c) и обжимаем коннектор.

Должно получиться именно так:

На этом первый пач-корд от DX-500 до Moxa NPort 5210 готов.

Теперь рассмотрим пач-корд между DECT и Moxa NPort 5210, концами которого являются RJ-45 (8p8c) и DB9 Female:

  • Берем шнурок от старого dial-up модема, на конце которого есть DB9 Female и обрезаем нужную нам длину кабеля.
  • Смотрим распиновку коннектора RJ-45 (8p8c) и DB9 Female на картинках ниже
  • Производим кроссировку согласно распиновки и не забываем, что прием и передача идут у нас крест на крест Rx на Tx, а Tx на Rx;

Чтобы увидеть где какой пин идет в DB9 Female смотрим ему внимательно в мордашку, там есть циферки, указывающие номер пина (это либо первые и последние цифры, либо пронумерован каждый);

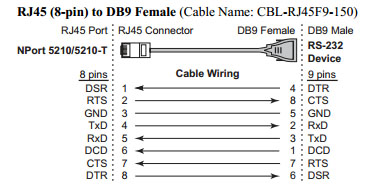

Сама распиновка по документации:

Получается следующая картина:

  • 5-й пин DB9 (GND) идет в 3-й пин RJ-45 (GND)
  • 2-й пин DB9 (RxD) идет в 4-й пин RJ-45 (TxD)
  • 3-й пин DB9 (TxD) идет в 5-й пин RJ-45 (RxD)

Ну вот, второй патч-корд точно так же готов. Для тех кому интересны остальные распиновки оборудования DECT, DX-500 и Moxa NPort 5210 выкладываю их в картинках ниже:
